一、分流器概述与基本原理

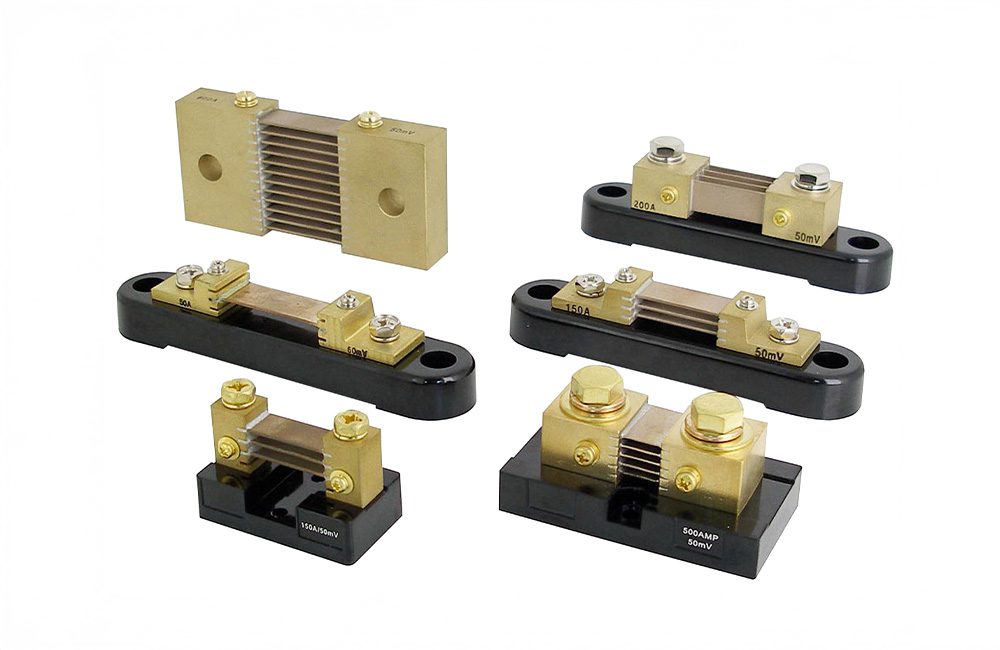

分流器（Shunt Resistor）是一种用于电流测量的精密电阻元件，其工作原理基于欧姆定律：当电流流过已知阻值的电阻时，会在电阻两端产生与电流成正比的电压降。通过精确测量这个微小的电压降，再除以分流器的阻值，即可计算出流经电路的电流大小。
分流器的基本计算公式为：I = V / R，其中I为待测电流（安培），V为分流器两端的压降（伏特），R为分流器的电阻值（欧姆）。例如，一个阻值为100μΩ的分流器，当流过500A电流时，两端会产生50mV的压降。
二、分流器的核心技术参数
2.1 额定电流与额定压降
额定电流是分流器能够长期稳定工作的最大电流值，常见规格从5A到15000A不等。额定压降是指在额定电流下分流器两端产生的电压，标准值包括45mV、50mV、60mV、75mV、100mV、150mV等，其中75mV是最常用的规格。
2.2 精度等级
分流器的精度等级决定了测量的准确度，常见等级包括：
- 0.1级：测量误差≤±0.1%，适用于计量级应用
- 0.2级：测量误差≤±0.2%，适用于高精度测量
- 0.5级：测量误差≤±0.5%，适用于一般工业测量
- 1.0级：测量误差≤±1.0%，适用于普通监测
2.3 温度系数（TCR）
温度系数表示电阻值随温度变化的程度，单位为ppm/℃。高品质分流器的TCR通常小于50ppm/℃，顶级产品可达到5ppm/℃以下。TCR越低，分流器在不同温度环境下的测量精度越稳定。
2.4 功率系数（PCR）
功率系数表示电阻值随自身发热功率变化的程度，单位为ppm/W。分流器在通过大电流时会产生热量，导致温度升高，进而影响电阻值。优质分流器的PCR设计能够有效控制这种影响。
三、分流器的材料与工艺
3.1 电阻合金材料
分流器的电阻材料直接决定其性能，常用材料包括：
- 锰铜合金：具有极低的温度系数（约20ppm/℃）和良好的稳定性，是最常用的分流器材料
- 康铜合金：温度系数约40ppm/℃，成本较低，适用于一般应用
- 镍铬合金：耐高温性能好，适用于高温环境
- 卡玛合金：超低温度系数（<5ppm/℃），适用于精密计量
3.2 端子材料与连接工艺
分流器端子通常采用紫铜或黄铜制成，表面进行镀锡或镀镍处理以防止氧化。电阻合金与端子的连接工艺包括：
- 电子束焊接：焊接质量最高，接触电阻最小，适用于高精度分流器
- 钎焊：工艺成熟，成本适中，应用最广泛
- 压接：适用于大电流分流器，便于现场安装
四、分流器选型要点
4.1 确定额定电流
选择分流器时，额定电流应大于系统最大工作电流的1.2-1.5倍，留有适当裕量。同时需考虑瞬态过载能力，确保系统异常时分流器不会损坏。
4.2 选择额定压降
额定压降的选择需要平衡测量精度和功率损耗：压降越大，信号越容易测量，但功耗也越大。对于电池管理系统等对功耗敏感的应用，通常选择50mV或更低压降；对于工业测量，75mV或100mV是常见选择。
4.3 考虑应用环境
根据工作环境选择合适的温度系数和防护等级：
- 宽温度范围应用：选择TCR≤20ppm/℃的产品
- 高湿度环境：选择带密封防护的产品
- 振动环境：选择机械强度高的结构设计
五、分流器的典型应用场景
5.1 新能源汽车BMS
电池管理系统中的分流器用于监测电池包的充放电电流，实现SOC估算和安全保护。典型参数：电流范围±500A，精度0.5%，TCR≤50ppm/℃。
5.2 储能系统
大型储能电站需要精确计量电池的充放电电量，分流器精度直接影响系统的经济效益。通常要求精度≤0.2%，配合24位ADC实现高分辨率测量。
5.3 充电桩计量
充电桩的电流计量直接关系到交易准确性，需要符合国家计量检定规程要求。分流器精度通常要求0.2级，并具备良好的长期稳定性。
5.4 光伏逆变器
MPPT控制需要精确检测光伏阵列的输出电流，分流器帮助实现最大功率点跟踪，提高光伏发电效率。
六、分流器使用注意事项
- 采用四端子连接：使用开尔文（Kelvin）四端子连接方式，将电流端子和电压测量端子分开，消除引线电阻对测量的影响。
- 注意散热设计：大电流分流器会产生可观的热量，需要合理设计散热结构，必要时采用风冷或水冷方式。
- 正确的安装位置：尽量将分流器安装在靠近系统地电位的位置（低边检测），减小共模电压对测量的影响。
- 屏蔽与接地：在电磁干扰环境中，对测量引线进行屏蔽并正确接地，提高信噪比。
七、总结
分流器作为电流测量的核心元件，其选型直接影响整个系统的测量精度和可靠性。工程师在选型时需要综合考虑额定参数、精度要求、环境条件和成本预算等因素，选择最适合应用需求的产品。随着新能源、储能等行业的快速发展，高精度、低温漂、小体积的分流器产品将获得更广泛的应用。
