引言
分流器的精度和稳定性很大程度上取决于其核心材料——电阻合金的性能。锰铜合金（Manganin）作为最经典、应用最广泛的精密电阻材料，自19世纪末发明以来，一直是标准电阻器和高精度分流器的首选材料。本文将深入探讨锰铜合金的材料特性及分流器的先进制造工艺。
一、锰铜合金的发展历史
1.1 发现与早期应用
1888年，德国物理技术研究所的Feussner等人在研究电阻材料时发现了锰铜合金的优异特性。这种由铜、锰、镍组成的三元合金，在室温附近具有极低的电阻温度系数，非常适合制作精密电阻元件。因其德文名称”Manganin”，中文习惯称之为”锰加宁”或”锰铜”。
1889年，美国发明家Weston获得了低电阻温度系数合金的专利。此后，锰铜合金在全球范围内得到广泛应用，成为电气计量和精密测量领域不可或缺的材料。
1.2 材料体系的发展
经过一百多年的发展，锰铜合金已形成完整的材料体系。根据中国国家标准GB/T 6145-2010，主要牌号包括：
- 6J8（精密型锰铜）：用于标准电阻器和精密电阻
- 6J12（精密型锰铜）：用于精密仪表电阻
- 6J13（分流器型锰铜）：专门用于分流器，温度特性更平坦
二、锰铜合金的物理冶金学
2.1 成分与组织

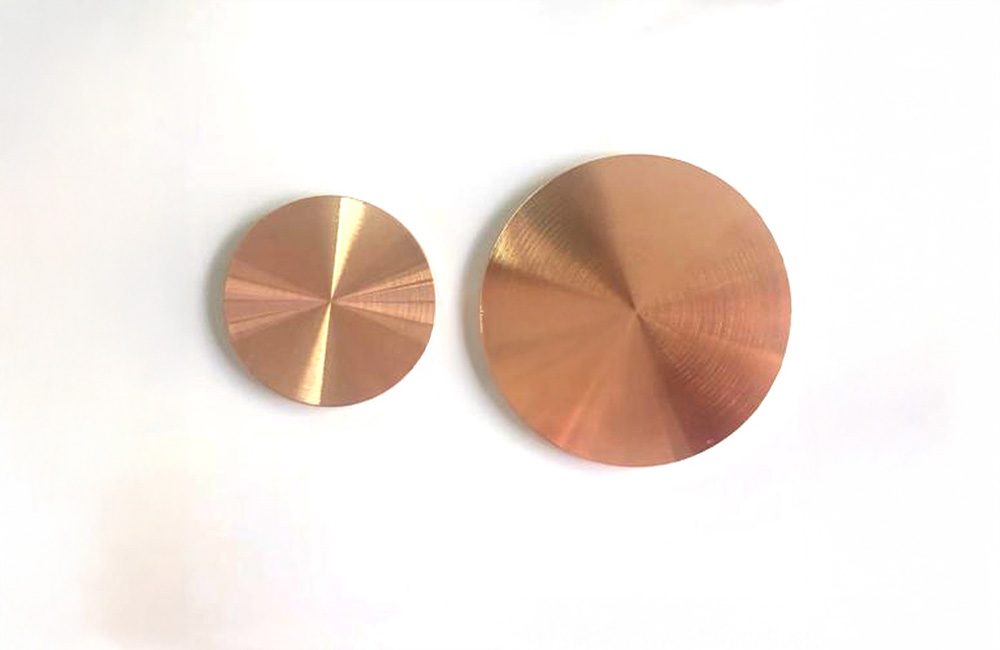

标准锰铜合金的典型成分为Cu-12%Mn-2~4%Ni，形成γ单相固溶体组织。锰原子和镍原子溶解在铜基体中，产生强烈的固溶强化效应和电子散射效应。
合金的电阻率（约0.45μΩ·m）主要来源于：
- 晶格畸变引起的电子散射
- 溶质原子的杂质散射
- 晶界和缺陷的散射
2.2 电阻温度特性
锰铜合金最突出的特性是其电阻-温度曲线呈抛物线形状，在20~25℃附近具有一个极值点，使得该温度区间内的电阻温度系数极低（可达±5ppm/℃）。
这一特性的物理机制与合金的电子结构有关。在特定成分和热处理状态下，两种相反的电阻变化机制（声子散射增强和费米面变化）相互抵消，形成低温度系数区间。
2.3 精密型与分流器型的区别
精密型锰铜的使用温度范围为0~45℃，在这个窄范围内电阻变化极小，适用于温升较低的精密仪器。
分流器型锰铜通过调整成分和热处理工艺，使电阻-温度曲线在0~100℃范围内更加平坦。虽然极值点的温度系数略大，但宽温度范围内的综合性能更优，适合大电流下温升较高的分流器应用。
三、其他电阻合金材料
3.1 康铜（Constantan）
康铜是Cu-40%Ni二元合金，具有以下特点：
- 电阻温度系数低且温度曲线线性好
- 使用温度范围宽（可达400℃）
- 耐腐蚀性好
但康铜对铜的热电势较高（约40μV/℃），不适合直流精密测量，主要用于交流电阻、热电偶等应用。
3.2 新型合金材料
为满足更高性能要求，研究人员开发了多种改进型合金：
- Cu-Mn-Al合金：电阻率更高，抗氧化性更好
- Cu-Mn-Sn合金：温度系数可进一步降低
- Cu-Mn-Ge合金：稳定性和加工性更优
四、分流器制造工艺
4.1 电阻体加工
分流器电阻体的加工工艺流程通常包括：
- 原材料准备：选用高纯度锰铜合金材料
- 成型加工：根据设计尺寸进行冲压、切割或机加工
- 热处理：消除加工应力，稳定电阻值和温度特性
- 表面处理：根据需要进行镀层或钝化处理
4.2 端子材料与连接工艺
分流器端子通常采用紫铜或黄铜材料，具有良好的导电性和可焊性。端子与电阻体的连接是分流器制造的关键工艺，直接影响产品的精度和可靠性。
主要的连接工艺包括：
钎焊（银钎焊）：传统工艺，成本较低，但接头处存在一定的接触电阻和温度不稳定性。
电子束焊接：高端分流器的首选工艺。在真空环境下进行，焊缝质量高，接触电阻极低（可忽略不计），热影响区小，不影响电阻体的性能。
激光焊接：介于两者之间，适合中等精度产品的批量生产。
4.3 四端子结构设计
高精度分流器采用四端子（Kelvin）结构，电流端子和电压端子分开设置。电压测量点应位于电阻体上，避开焊接区域，以消除接触电阻的影响。
4.4 老化与稳定化处理
加工完成后的分流器需要进行老化处理，以释放残余应力，稳定电阻值。典型的老化工艺包括：
- 多次温度循环处理
- 适当的电流老化
- 自然时效
高精度分流器的老化周期可能长达数周甚至数月。
五、质量控制与性能检测
5.1 关键性能参数
分流器的主要性能参数包括：
- 电阻值精度：0.1级、0.2级、0.5级等
- 温度系数（TCR）：典型值±5~±50ppm/℃
- 功率系数（PCR）：单位功率下的电阻变化
- 热电势：对铜热电势，优质产品<0.5μV/℃
- 年稳定性：年漂移率，高精度产品<0.01%
5.2 检测方法
分流器出厂前需进行全面的性能检测：
- 精密电阻测量：使用高精度电桥或数字万用表
- 温度循环测试：在温度箱中测量不同温度下的电阻值
- 大电流测试：验证额定电流下的性能
- 长期稳定性测试：抽样进行加速老化试验
六、应用设计指南
6.1 热设计考量
分流器在大电流下会产生热量，设计时需考虑：
- 选择足够的功率裕量
- 优化散热路径
- 避免局部过热
6.2 EMC设计
分流器输出的是微弱电压信号，容易受到电磁干扰。建议：
- 采样线使用双绞屏蔽线
- 采样电路靠近分流器布置
- 必要时增加EMI滤波
结语
锰铜合金以其优异的电学性能，历经百年而不衰，至今仍是高精度分流器的核心材料。先进的制造工艺和严格的质量控制，是保证分流器性能的关键。赛峰电子依托多年的材料研究和工艺积累，为客户提供从标准产品到定制方案的全方位服务。
