电流测量技术的重要性

电流测量是电气系统控制、保护和计量的基础。随着新能源、电动汽车、储能系统等领域的快速发展，对大电流（几十安培至数千安培）测量的需求日益增长，同时对测量精度、动态响应、温度稳定性等性能指标提出了更高要求。本文将系统介绍当前主流的大电流测量技术及其特点。

一、基于欧姆定律的分流器技术

1.1 工作原理

分流器是最经典的电流测量元件，工作原理简单直接：将一个已知阻值的精密电阻串联在被测电路中，通过测量电阻两端的电压降来计算电流值（U=IR）。

1.2 技术特点

• 优点：精度高、稳定性好、成本低、无零点漂移
• 缺点：有插入损耗、无电气隔离、大电流下发热明显
• 典型精度：0.1%~0.5%
• 适用范围：直流和交流，从毫安到数千安培

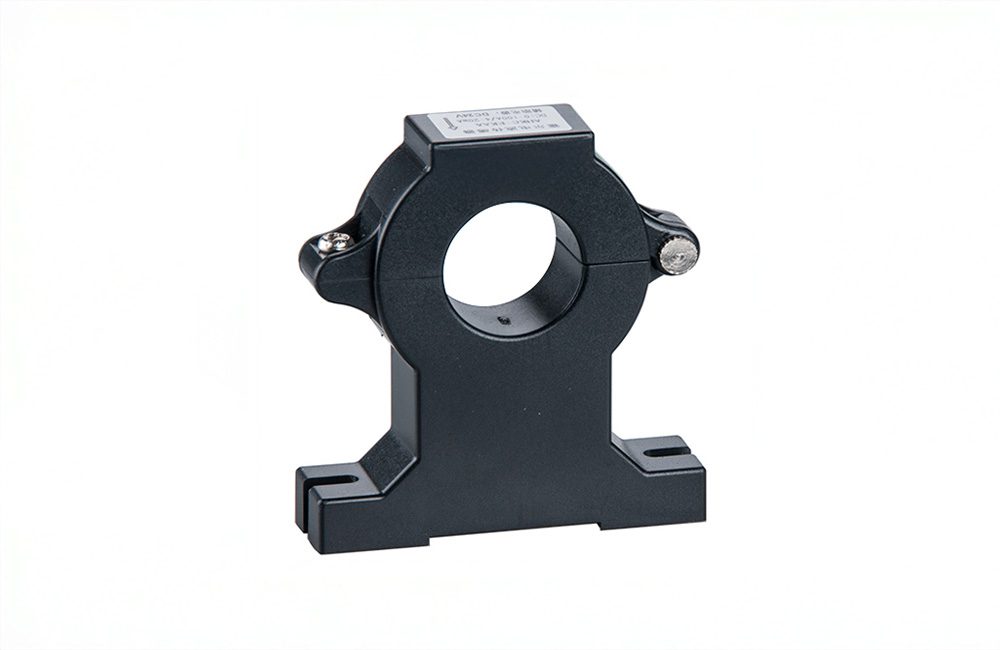

二、基于霍尔效应的传感器技术

2.1 开环霍尔传感器

开环霍尔传感器结构简单，霍尔元件直接输出与磁场（电流）成比例的信号。

• 优点：结构简单、成本较低、功耗低
• 缺点：精度有限、温漂较大、线性度一般
• 典型精度：1%~2%

2.2 闭环霍尔传感器

闭环霍尔传感器（磁平衡式）通过补偿绕组产生的磁场抵消原边电流的磁场，保持零磁通工作状态。

• 优点：精度较高、线性度好、带宽宽
• 缺点：成本较高、功耗较大
• 典型精度：0.5%~1%

三、磁通门传感器技术

3.1 工作原理

磁通门传感器利用易饱和磁芯的非线性磁化特性，通过激励绕组和检测绕组的配合，实现对被测磁场（电流）的高精度测量。

3.2 技术特点

• 优点：精度高、温漂低、长期稳定性好
• 缺点：结构复杂、成本高、带宽受限
• 典型精度：0.1%~0.5%
• 应用：高端电动汽车、精密测量仪器

四、新型磁电阻传感器技术

4.1 TMR（隧道磁阻）传感器

TMR传感器利用量子隧穿效应，具有极高的磁场灵敏度。

• 优点：灵敏度高、温漂低、功耗极低
• 缺点：量程有限、成本较高
• 应用前景：有望在部分应用中取代霍尔传感器

4.2 GMR（巨磁阻）传感器

GMR传感器介于霍尔和TMR之间，在某些应用中具有竞争力。

五、技术对比与选型指南

六、未来发展趋势

6.1 混合型传感器

将不同技术结合（如霍尔+分流器），发挥各自优势，实现更优的综合性能。

6.2 集成化与智能化

将传感元件、信号处理电路、数字接口集成在一起，简化应用设计。

结语

各种电流测量技术各有优缺点，没有一种技术能够在所有应用中占据绝对优势。工程师需要根据具体应用需求，综合考虑精度、成本、隔离、功耗等因素，选择最合适的技术方案。分流器以其高精度、低成本的特点，在许多应用中仍然是最佳选择。
